תיאור המוצר:
יריעות האיטום מסוג MBP-PRO 1.2 mm מורכבות מיריעת HDPE, המצופה בחומר פולימרי מיוחד ודביק המגיב עם בטון טרי. ציפוי מיוחד זה מכוסה בשכבת גרגרי קוורץ להגנת הציפוי מקרינת השמש. היריעה מתאפיינת בהדבקה הייחודית והחזקה הנוצרת אל הבטון הטרי הנוצק עליה, במהלך ולאחר התקשותו. בכך נמנע מעבר מים בין אלמנט הבטון ליריעה, תוך צמצום משמעותי של הסיכון לחדירת מים, במקרה של פגיעה נקודתית ביריעת האיטום עצמה.
היריעה מורכבת משכבת HDPE לא ממוחזר איכותית בעובי 0.9-1.0 מ"מ ושכבת דבק ייחודי הנדבק לבטון טרי. שכבת הדבק מצופה בשכבת גרגרי קוורץ להגנה מקרינת UV.
היריעה מיוצרת עם שני פסי חפיפה מוכנים לאורך הגליל, עליון מצד אחד ותחתון מצד שני, כך שההדבקה בחפיפות מתבצעת בין דבק לדבק - דבר המשפר באופן משמעותי את חוזק ההדבקה בחפיפה בין יריעות סמוכות ומעלה מאד את אמינות ההדבקה בתנאי אבק ובתנאי לחות אליהם עלולה היריעה להיות חשופה באתר הבניה.
יישומים:
איטום בפני חדירת מים וגזי קרקע של מרתפים ומבנים תת-קרקעיים הנדסיים אחרים.
יתרונות המוצר:
• הדבקה חזקה בחפיפות בין יריעות סמוכות.
• היצמדות מעולה לבטון הנוצק על גבי היריעה, לחסימת מעבר מים בין היריעה לבטון (מניעת מיגרציה של מים).
• קלות ביצוע, גמישות - קלות בטיפול ובהתקנה ללא חלקים פינתיים מיוחדים.
• עמידות בפני מזג אוויר וקרינת UV למשך 49 יום לפני היציקה.
• עמידות כימית מצוינת - עמידות בפני חומצות, בסיסים, עובש וכו'.
• ידידותי לסביבה ולמשתמש.
• מערכת איטום הכוללת סרטי הדבקה ומסטיק ייעודיים לסגירה סביב אלמנטים חודרים, ראשי כלונס ולביצוע פרטים מיוחדים.
• היריעה מתאימה לאיטום מפני גזי קרקע וליישום בקרקעות מזוהמות (במקרים אלו יש להתייעץ עם נציגי חברת ביטום).
מרכיבי המערכת:
• יריעת MBP-PRO 1.2 mm - משמשת לאיטום מרתפים ומבנים תת-קרקעיים. מציגה עמידות מעולה בפני פגיעות והדבקה חזקה בחפיפות.
• MST DOUBLE-SIDED TAPE - סרט הדבקה משוריין דו-צדדי ברוחב 10 ס"מ, להצמדה מלאה בין שתי יריעות בחפיפה רוחבית או בחיתוכים ובעיבודים. מייצר איחוי מלא עם שכבת הדבק של היריעה התחתונה.
• MST SANDED TAPE - סרט הדבקה עליון ברוחב 10 ס"מ, המציג חוזק הדבקה גבוה, בעל שכבת הדבקה וציפוי קוורץ זהה לגימור היריעה, לסגירה סופית של אזור החפיפה בין יריעות.
• MBP POLYESTER TAPE - סרט הדבקה עם גב פוליאסטר, להצמדה על צנרת חודרת או אביזרי מתכת ופלסטיק אחרים, לפני יישום מסטיק ייעודי לסגירת פרטי איטום.
• PUS POLYURETHANE SEALANT - מסטיק פוליאוריתני ייעודי ליישום בסיומת של יריעות MBP-PRO סביב ראשי כלונסאות וחדירות של צנרת.
• MBP-W - יריעת HDPE בעלת שכבת הדבקה חזקה ליישום על גבי בטון קשוי.
הכנת התשתית:
ניתן ליישם את היריעות על גבי סוגי התשתיות הבאים:ניתן ליישם את היריעות על גבי סוגי התשתיות הבאים:
• בטון רזה עם גימור פני שטח חלק, ללא סגרגציה ו/או בליטות וקצוות חדות של אגרגטים.
• שכבת מצעים (עם גודל גרגיר קטן-בינוני) מהודקת היטב במכבש. מומלץ לצפות את המצעים ביריעות פוליאתילן בעובי מינימאלי של 0.3 מ"מ.
• בידוד קשיח.
• טפסנות קבועה / טפסנות זמנית
• לוח OSB בעובי 19 מ"מ.
• יריעות ניקוז (כגון יריעות מסוג ביטודריין).
• מבני מסד סמוכים.
על המצע להיות אחיד, ללא מרווחים או חללים הגדולים מ-12 מ"מ. אם קיימים חללים כנ"ל, יש למלא אותם בחומר בעל חוזק מספיק לתמיכה ביריעה (כגון חול ים). במצע, לא יהיה אגרגט חופשי ולא יהיו בליטות חדות. בטון יצוק על שיפוע או שיפועים יוחלק באופן ראוי. במקרה של שכבת מצעים מהודקים, חשוב ליצור מצע איתן ואחיד מסביב לחדירות דרך רצפת הבטון כגון כלונסאות, ראשי כלונס וצינורות חודרים, על מנת למנוע תזוזה במהלך יציקת הבטון. תזוזה חריגה עלולה לסכן את שלימות האיטום מסביב לכלונס החודר ולכן חשוב לצקת בטון רזה מסביב לו. מומלץ לפרוש יריעת פוליאתילן בעובי 0.3 מ"מ על פני המצעים, בחפיפות פתוחות, כדי לקבל תשתית נקיה לעבודה ללא אבק לפני פרישת יריעות MBP-PRO. פני השטח אינם חייבים להיות יבשים לחלוטין, אולם יש לסלק מים עומדים וכמובן עדיף לבצע את העבודה על פני תשתית יבשה. על המצע להיות קשיח מספיק, כך שלא יזוז במהלך פריסת היריעות, קשירת הברזל ויציקת הבטון. הטפסות עבור הבטון תהיינה יציבות ללא בליטות גדולות מ-12 מ"מ.
טמפרטורה מינימלית ליישום: 5°C+.

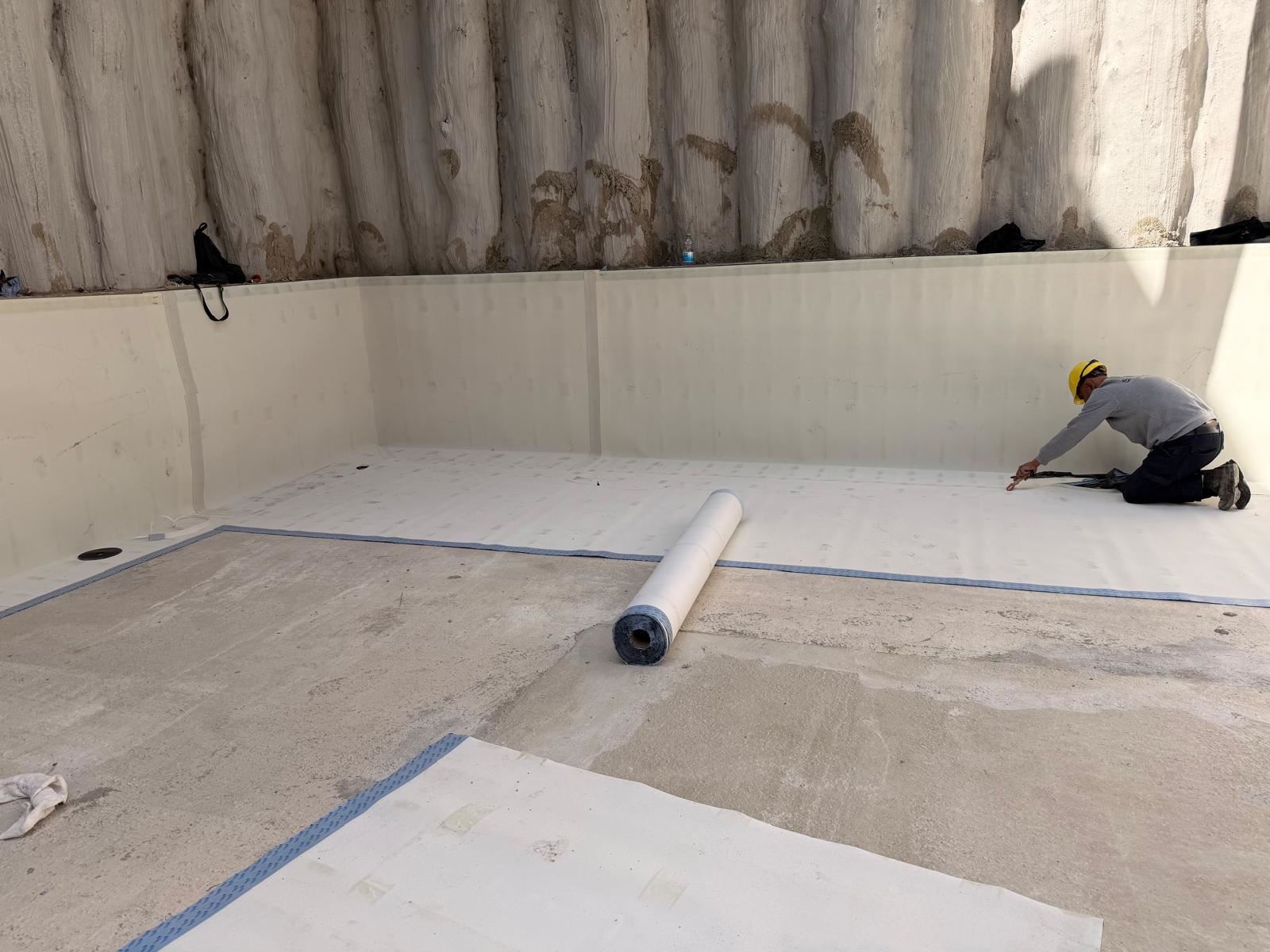

התקנה אופקית:
יש למקם את היריעה עם הציפוי הדביק המכוסה בגרגרי קוורץ כשהוא פונה כלפי מעלה (כלפי הבטון הטרי העתידי להיות נוצק על גבי היריעה). יש לדרג את החפיות בקצה היריעות על מנת למנוע עירום של שכבות (כדוגמת הנדרש בת"י 1752/2 עם יריעות ביטומניות). יש להשאיר את ציפוי הפלסטיק המתקלף המכסה את שני פסי החפיפה במקומו עד להשלמת תהליך החפיה. יש למקם במדויק את היריעות הבאות כך שיחפפו את היריעה הקודמת לאורך השוליים. יש לקלף את ציפוי הפלסטיק המכסה את שני פסי החפיפה בשלמותו, תוך הדבקת שתי שכבות הדבק זו לזו והידוק באמצעות רולר גומי ייעודי. מטרת השימוש ברולר הינה לבטל את גליות היריעה ובכך לוודא שנוצרת הדבקה רציפה ללא קמטים ו/או כיסי אוויר. ההידוק עם הרולר ייעשה בחוזקה. במידה ומתחילה סטייה בישורת הדבקת השוליים ("בריחה של היריעה"), יש לעצור את ההדבקה, לחתוך את היריעה לרוחבה ולהמשיך את היישום. במידה ובסוף היישום מאותרת סטיה של פס החפיפה ברוחב של יותר מ-1 ס"מ, יש לחפות את אזור הפס בסרט הדבקה עליון מסוג MST SANDED TAPE (חיפוי וחיבור היריעה לרוחבה על פי ההוראות בסעיף הבא).
חפיות קצה ובקצוות חתוכים:
יש למקם את היריעה הראשונה במקום המיועד. יש להסיר את שכבת גרגרי הקוורץ מעל יריעה זו, ברצועה שרוחבה 15 ס"מ, ע"י שימוש בכלי מלטשת ידני מצופה בניר לטש גס, או לחילופין במלטשת מכאנית. את הגרגירים שנשרו יש לנקות מאזור ההדבקה באמצעות מברשת או מפוח למניעת היחלשות הדבקת הסרטים.
לאחר הסרת הקוורץ, יש להדביק סרט דו-צדדי מסוג MST -SDOUBLEIDED TAPE על קצה היריעה המיועד לקבל מעליו יריעה נוספת בחפיפה. יש למקם את היריעה הנוספת כך שתגיע למרחק של 1 ס"מ מקצה סרט ההדבקה לכל אורכו. יש להסיר את שכבת הפוליאתילן מעל סרט ההדבקה ולהדביק את היריעה הנוספת תוך הצמדה ברולר כנ"ל. כאמור, יש להשאיר סרט דו-צדדי חשוף ברוחב של כ-1 ס"מ מקצה היריעה העליונה.
יש להסיר את ציפוי הקוורץ עם המלטשת הנ"ל ברצועה שרוחבה 5 ס"מ ביריעה העליונה. יש להדביק סרט הדבקה עליון מסוג MST SANDED TAPE לאורך התפר, כאשר כחצי מרוחבו מודבק על היריעה העליונה וחציו השני מודבק על רצועת 1 ס"מ של סרט ההדבקה הדו-צדדי החשוף ועל היריעה התחתונה. יש להדק היטב עם רולר כנ"ל.

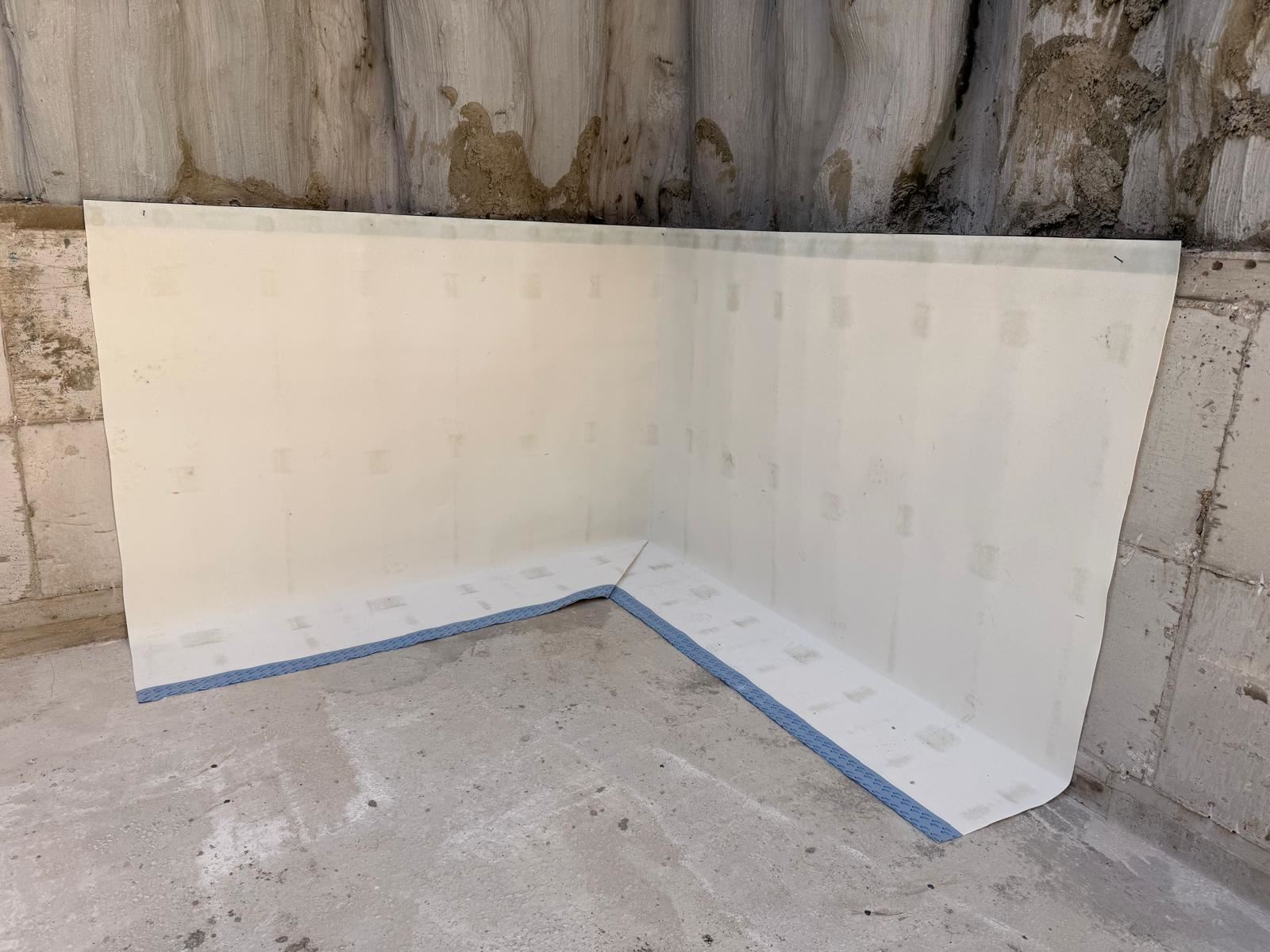

פינות פנימיות וחיצוניות:
בפינות פנימיות וחיצוניות יש לטפל כפי שמתואר בסעיף "חפיות קצה וקצוות חתוכים". יש לוודא שכל החפיות מהודקות וסגורות היטב. יש לקפל את היריעה על מנת להבטיח התאמה טובה לפרופיל התשתית. פינה פנימית תבוצע ע"י קיפול היריעה ללא חיתוך.
חדירות:
על מנת לאטום מסביב לחדירות כגון צנרת שירות, ראשי כלונס, מוליך כולא ברקים ועוד, יש לסמן ולחתוך את היריעה בצמוד לחדירה, במרווח מקסימלי של 10 מ"מ מהחדירה. במקרה של חדירות צנרת, עטוף את הצינור באמצעות סרט MBP POLYESTER TAPE. לאחר הצמדת הסרט, יש ליישם PUS POLYURETHANE SEALANT מסביב לחדירות בעובי של 5 מ"מ תוך ביצוע העגלה של 12*12 מ"מ בפינה על מנת להבטיח איטום מלא בין יריעת MBP-PRO ל-MBP POLYESTER TAPE. איטום כלונסאות או ראשי כלונס יבוצע לפי פרט ייעודי של חברת ביטום.
תיקון היריעות:
יש לבדוק את היריעות לצורך איתור נזקים לפני התקנת ברזל זיון, טפסות ויציקת הבטון. לפני ביצוע התיקון יש לנקות את האזור המטופל באמצעות סילון מים, ולהמתין לייבוש מתאים. המשך העיבוד יהיה כפי שמבוצע בקצוות חתוכים.
במידה וישנם חורים או חתכים קטנים (עד לרוחב של 2 מ"מ), יש להדביק מעל האזור הפגוע MST SANDED TAPE לאורך החתך, כך שיעבור ב-50 מ"מ את קצות החתך, זאת לאחר הסרת הקוורץ מפני היריעה באזור ההדבקה המיועד. במקרה של חתך גדול יותר, המשך העיבוד יהיה כפי שמבוצע בקצוות חתוכים.
התקנה אנכית:
יש ליישם את היריעה עם פן הפלסטיק העבה הלבן (שכבת ה-HDPE) מכוון אל המצע. יש לחבר באופן מכאני את היריעה לתשתית באופן אנכי תוך שימוש במחברים בעלי ראש שטוח המתאימים לתשתית. ניתן להתקין את היריעה בכל אורך נדרש. יש לאבטח את הקצה העליון של היריעה באמצעות לוח דק וצר, או באמצעות חיבור 50 מ"מ מתחת לקצה העליון. שימוש במיתדים בעלי ראש שטוח לאורך היריעה במרחק טיפוסי של 60 ס"מ לפני ביצוע החפיפה עם היריעה הסמוכה מייצב את היריעה ומשטח אותה אל המצע.
בקיבוע יריעות MBP-PRO על גבי תבניות זמניות מעץ בדופן רצפת מרתף - על מנת למנוע תלישת הקצה העליון של היריעה מן הבטון בעת הפרדת התבניות ממנו, יש להשתמש במסמרים באורך 60 מ"מ, כאשר 20 מ"מ בלבד ייתקעו בתבניות העץ ו-40 מ"מ יישארו חופשיים כלפי פנים רצפת הבטון, כך שיהיו מעוגנים היטב בבטון בעת הפרדת התבניות מן הבטון. לאחר הפרדת התבנית, יש לכופף את קצות המסמרים כלפי מעלה, כדי למנוע פגיעה בעובדי האתר וכדי לאבטח היטב את קצה היריעה בדופן רצפת המרתף.
הנחיות נוספות לפני היציקה ובמהלכה:
• יש להשתמש בשומרי מרחק בעלי תחתית שטוחה לשמירה על שלמות היריעה בעת קשירת הברזל ויציקת הבטון.
• יש לבצע שטיפה יסודית של היריעות לפני יציקת הבטון.
• יש לבצע סריקה של פני היריעות לפני סגירת התבניות ויציקת הבטון על מנת לאתר פגיעות מקומיות ולאפשר את תיקונן מבעוד מועד.
• יש להקפיד על ביצוע ריטוט מתאים, בדגש על אזורי חדירת צנרת, בהיקף שוחות חודרות, כלונסאות וראשי כלונס ובהיקף היציקה.
הסרת טפסות:
ניתן ליישם יריעות MBP-PRO על גבי טפסות של קירות מרתף, על גבי הטפסנות ההיקפית של רצפת המרתף, על גבי ראשי כלונסאות וכד'. לאחר יציקת הבטון, על הטפסנות להישאר במקומה עד שהבטון יקבל חוזק מספיק בלחיצה ליצירת הדבקה מספקת של פני השטח עם יריעת MBP-PRO.
יש להמתין לקבלת חוזק לחיצה מינימלי של הבטון של 10 ניוטון/ממ"ר (10 מגפ"ס) לפני הסרת הטפסות התומכות ביריעות MBP-PRO. לשם כך יש להמתין לפחות 3 ימים לאחר גמר היציקה לפני הסרת הטפסות. הסרה מוקדמת תגרום לאבדן ההידבקות בין היריעה לבטון. בחורף יש להוסיף יום עד יומיים נוספים להמתנה לאחר היציקה לפני הסרת הטפסנות. הסרת הטפסנות תיעשה בעדינות על מנת למנוע תלישת היריעות מהבטון שנוצק כנגדן.
ציוד מומלץ:
• ציוד מגן: כפפות (לא חד-פעמים), משקפי מגן וכד'.
• סמרטוטים יבשים ולחים.
• רולר סיליקון / פלדה.
• סכין תוכי לחיתוך היריעות.
• אקדח מסמרים לקיבוע היריעה על תשתית בטון עם מסמרים נגד שליפה.
• שייבות או סרגל אלומיניום 4*40 מ"מ.
• מברשת סיד יבשה.
• מפוח.
• פן / בלואר בהישג יד במידה ויש אזורים לחים למניעת חדירת מים בין החפיות.
• מברשת פלדה.
• דיסק מוזאיקה לשיוף ראשי כלונסאות במידה וצריך.
בדיקות בלתי תלויות:
*(בוצעו על יריעת MBP-P, תקפות גם ליריעה זו)
• דו"ח בדיקה במעבדות לאומיות GB CHINA, בייג'ין.
• דוחות בדיקות מקיפים במעבדות אוסטרליות מאושרות ע"י הרשות להסמכת מעבדות בישראל (EXCELPLAS).
• דו"ח בדיקה של מעבדות UQMP בסינגפור.
• דו"ח בדיקה במעבדות INTERTEK לפי תקן EN.
• דו"ח בדיקה במעבדות QAI, ארה"ב (מאושרות ע"י ILAC, הארגון הבינלאומי להסמכת מעבדות.
• בדיקות במכון בינלאומי SGS-CSTC Standards Technical Services עפ"י תקנים בינלאומיים, ביניהם ASTM, EN.
• תקן CE לפי 13967 EN.
אריזה:
גליל 2*20 מ' (גליל 40 מ"ר)
אחסון:
• אחסון יריעות MBP-PRO יהיה באתר מקורה ומאובטח.
• אחסון יריעות MBP-PRO יהיה באתר מקורה ומאובטח.
• אין לערום משטחים של חומר איטום אחד על גבי השני באתר העבודה.
